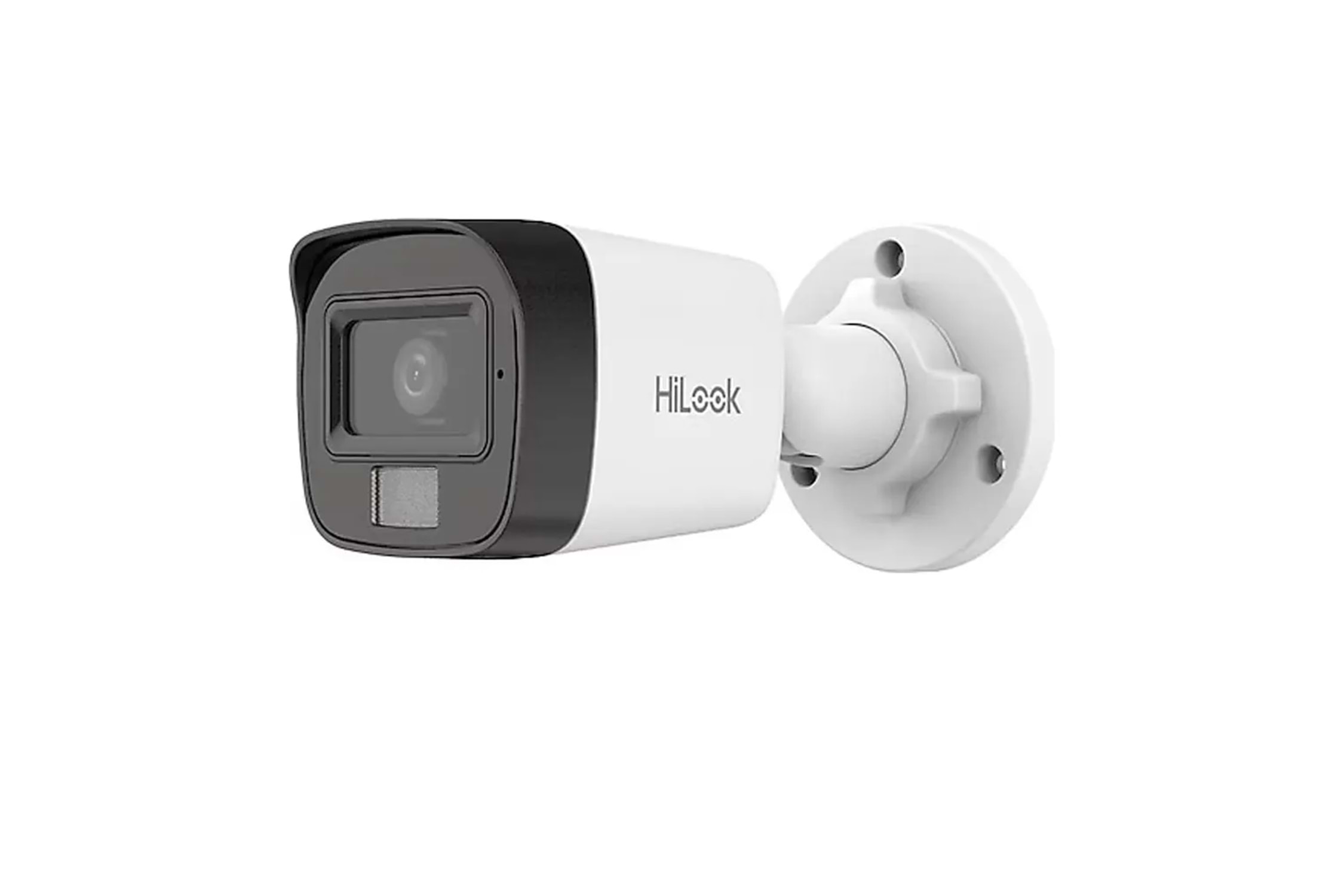

• 4 MP çözünürlükle yüksek kaliteli görüntüleme
• İnsan Algılamasını Destekleyin
• Verimli H.265+ sıkıştırma teknolojisi
• Akıllı Hibrit Işık: Uzun menzilli kapsama alanına sahip gelişmiş teknoloji
• Gerçek zamanlı ses güvenliği için dahili mikrofon
• -F modeli 512 GB'a kadar yerleşik depolamayı destekler (SD kart yuvası)
• Suya ve toza dayanıklı (IP67)

Kamera

• Görüntü Sensörü1/2.8" Progresif Tarama CMOS
• Maksimum Çözünürlük2560 × 1440
• Min. AydınlatmaRenk: 0,01 Lüks @ (F2.2, AGC AÇIK), S/B: IR ile 0 Lüks
• Deklanşör Süresi1/3 saniyeden 1/100.000 saniyeye
• Gündüz ve GeceIR kesme filtresi
• Açı AyarıPan: 0° ila 360°, eğme: 0° ila 90°, döndürme: 0° ila 360°

Mercek

• Lens TürüSabit odaklı lens, 2,8 ve 4 mm isteğe bağlı
• Odak Uzaklığı ve FOV

  2,8 mm, yatay FOV 104°, dikey FOV 57°, çapraz FOV 123°

  4 mm, yatay FOV 82°, dikey FOV 45°, çapraz FOV 98°

• Lens YuvasıM12
• İris TürüSabit
• DiyaframF2.2
• Alan Derinliği

  2,8 mm: 0,9 m ila ∞

  4 mm: 1,1 m ila ∞

DORİ

• 2,8 mm, Ç: 53 m, D: 21 m, G: 10 m, G: 5 m

  4 mm, Ç: 67 m, D: 26 m, G: 13 m, G: 6 m

Aydınlatıcı

• Ek Işık TürüIR, Beyaz Işık
• Ek Işık Aralığı

  IR: 20 m'ye kadar

  Beyaz Işık: 15 m'ye kadar

• Akıllı Takviye IşığıEvet
• IR Dalga Boyu850 nm

Video

• Ana Akım

  50 Hz:

  20 kare/saniye (2560 × 1440),

  25 kare/saniye (1920 × 1080, 1280 × 720)

  60 Hz:

  20 kare/saniye (2560 × 1440),

  24 kare/saniye (1920 × 1080, 1280 × 720)

• Alt-Akış

  50 Hz: 25 fps (1280 × 720, 640 × 480, 640 × 360)

  60 Hz: 24 fps (1280 × 720, 640 × 480, 640 × 360)

• Video Sıkıştırma

  Ana akım: H.265+/H.265/H.264+/H.264,

  Alt akış: H.265/H.264/MJPEG

• Video Bit Hızı32 Kbps ila 8 Mbps
• H.264 TürüTemel Profil, Ana Profil, Yüksek Profil
• H.265 TürüAna Profil
• Bit Hızı KontrolüCBR,VBR
• İlgi Alanı (ROI)Ana akım için 1 sabit bölge

Ses

• Ses TürüMono ses
• Ses Örnekleme Oranı8kHz/16kHz
• Çevre Gürültü FiltrelemeEvet
• Ses SıkıştırmaG.711u yasası/AAC-LC
• Ses Bit Hızı64 Kbps (G.711ulaw)/16 ila 64 Kbps (AAC-LC)

Ağ

• ProtokollerTCP/IP, ICMP, DHCP, DNS, HTTP, RTP, RTCP, RTSP, NTP, IGMP, IPv4, IPv6, UDP, QoS, SNMP, DDNS
• APIONVIF (Profil S, Profil T, Profil G),ISAPI,SDK
• GüvenlikŞifre koruması, karmaşık şifre, filigran, HTTP için temel ve özet kimlik doğrulaması, Açık Ağ Video Arayüzü için WSSE ve özet kimlik doğrulaması, güvenlik denetim günlüğü, ana bilgisayar kimlik doğrulaması (MAC adresi)
• Eşzamanlı Canlı Görüntü6 kanala kadar
• Kullanıcı/Ana Bilgisayar

  32 kullanıcıya kadar

  3 kullanıcı düzeyi: yönetici, operatör ve kullanıcı

• MüşteriiVMS-4200,HiLookVision
• Web TarayıcısıYerel servis: Chrome 80+, Firefox 80+, Edge 89+, IE 11

Resim

• Görüntü AyarlarıDoygunluk, parlaklık, kontrast, keskinlik, kazanç, beyaz dengesi, istemci yazılımı veya web tarayıcısı tarafından ayarlanabilir
• Geniş Dinamik Aralık (WDR)Dijital WDR
• SNR≥ 52 dB
• Gizlilik Maskesi1 programlanabilir poligon gizlilik maskesi
• Gündüz/Gece AnahtarıGün,Gece,Otomatik,Program
• Görüntü İyileştirmeBLC,HLC,3D DNR

Arayüz

• Ethernet Arayüzü1 RJ45 10 M/100 M kendi kendine uyarlanabilir Ethernet portu
• Gemide DepolamaDahili hafıza kartı yuvası, microSD/microSDHC/microSDXC kartını destekler, 512 GB'a kadar
• Dahili MikrofonEvet, 1 dahili mikrofon
• Sıfırlama AnahtarıEvet

Etkinlik

• Temel EtkinlikHareket algılama (belirtilen hedef türüne (insan) göre alarm tetiklemeyi destekler), istisna
• BağlantıHafıza kartına yükleyin, e-posta gönderin, gözetim merkezine bildirin, kaydı tetikleyin, yakalamayı tetikleyin

Genel

• Güç

  12 VDC ± %25, 0,42 A, maks. 5 W, Ø5,5 mm koaksiyel güç fişi, ters polarite koruması,

  PoE: IEEE 802.3af, Sınıf 3, maks. 6,5 W

• MalzemePlastik
• Boyut172,9 mm × 66,9 mm × 69,1 mm (6,81" × 2,63" × 2,72")
• Paket Boyutu



  216 mm × 121 mm × 118 mm (8,5 × 4,8\" × 4,6\")"

• AğırlıkYaklaşık 250 gr (0,55 lb.)
• Paket AğırlığıylaYaklaşık 450 gr (0,99 lb.)
• Depolama Koşulları-30 °C ila 45 °C (-22 °F ila 113 °F). Nem %95 veya daha az (yoğuşmasız)
• Başlatma ve İşletme Koşulları-30 °C ila 45 °C (-22 °F ila 113 °F). Nem %95 veya daha az (yoğuşmasız)
• Dilİngilizce, Ukraynaca
• Genel FonksiyonKalp atışı, bantlama önleme, ayna, şifre koruması, e-posta yoluyla şifre sıfırlama

Onay

• EMC

  CE-EMC: EN 55032:2015+A1:2020, EN 50130-4:2011+A1:2014, EN IEC 61000-3-2:2019+A1:2021, EN 61000-3-3:2013+A21:21,2012

  KC: KN32: 2015, KN35: 2015

• Emniyet



  CB: IEC 62368-1: 2014+A11,

  CE-LVD: EN 62368-1: 2014/A11: 2017

• Çevre

  CE-RoHS: 2011/65/AB,

  Atık Elektrikli ve Elektronik Eşyalar: 2012/19/AB,

  Erişim: Yönetmelik (EC) No 1907/2006

• KorumaIP67: IEC 60529-2013
